50mm

75mm

300kg

500kg

-40℃

+120℃
RoHS指令标准产品
注)车轮的尺寸・种类不同数值不同。

POINT

□ 双轮类型转弯半径很小、转换方向简单
□ 万向旋转轴采用表面硬化淬火处理。
  → 长期间的负荷后也旋转自如。
□  车轮采用密封型径向滚珠轴承。
  → 无须添加润滑油,也能安静润滑旋转。
□ 针对静电对策,采用导电性树脂车轮/MCD
□ 万向回旋轴采用运转自如的双轴。

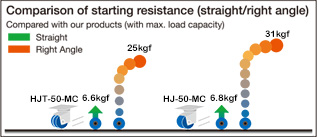

针对单轮,降低了90度方向的启动抵抗!
   <双轮>        <单轮>



HJTB-50U-MC
万向轮制动器配置
HJTB-50U-MC
HJT-50B-MC AD-50
专用水平调节制动器
HJT-50B-MC AD-50

USE EXAMPLE

□ 适用于生产线变更的固定型精密机器。
□ 重负荷低速搬运用。
□ 专用水平调节制动器(产品编号:AD-50/AD65/AD75)      螺栓采用M16分离型金属板、所以不会产生歪斜。
也可以订制规格外的式样。敬请协商。

WHEELS

JBB…径向滚珠轴承

MCモノマーキャスティングナイロン(ブルー)
单体铸件尼龙/蓝色
MCMOモノマーキャスティングナイロン(ブラック)
单体铸件尼龙/黑色
MCD導電性MCナイロン(ブラック)
导电性MC尼龙/黑色
102~104Ω・cm
(*是本公司测定植,并非保证值。)
注)金属配件颜色:仅对应U镀锌。
