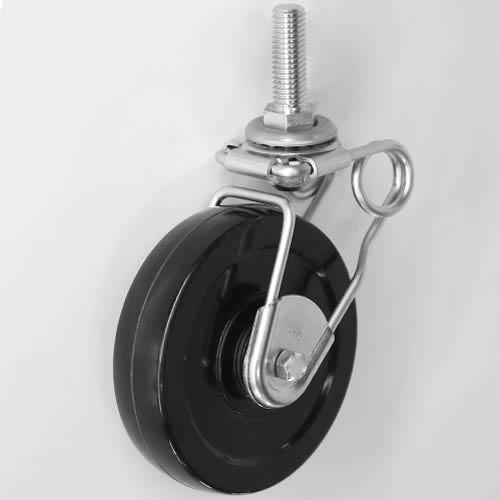

| シリーズ | 緩衝スプリングキャスタⅤ (トーションタイプ ) |
|---|---|
| 金具タイプ | 自在旋回 |
| 金具素材 | スチール |
| 車輪 | Rゴムφ100mm |
- 廃番→後継品がございます。SAJ-TS6-SJ-100R
- 軽量運搬用
- 福祉医療機器に
- 各種デザインワゴンに
- ※低速4㎞/h以下の仕様
- ※Rゴム車輪：カラー入
- ※規格品以外の特注仕様にも対応いたしますのでご相談下さい｡
- ※図面（CADデータ）はオプションの特殊カバーが装着されています。
| 車輪径 | 100mm | リム幅 | 25mm | 車輪取付幅 | 32mm |
|---|---|---|---|---|---|
| 取付高 | 129-122mm | 軸径 | 6mm | 最大許容荷重(kg) | 20kg |
| 最大許容荷重(N) | 190N | 自重 | 0.49kg | 緩衝荷重 | ～10kg |
| 偏心 | 23～31mm | ネジ径×ピッチ×長さ | 標準：M12×P1.75×35 オプション UNF：1/2×20山×20 WIT：3/8×16山×14mm |
申し訳ありません。CADデータは準備中です。
