カート豆知識


1.台車各部の名称

運搬台車の基本名称です。
すべて安全で必要強度に耐えうるパーツで構成されています。

2.ハンドルの種類

  • 固定

    ベーシックな固定タイプです。

    ハンドルの種類:固定
  • 折りたたみ

    収納に場所をとらない折りたたみタイプです。

    ハンドルの種類:折りたたみ
  • 両袖固定

    双方向の移動が可能積載物の前後の落下を軽減します。

    ハンドルの種類:両袖固定
  • 長手両袖固定

    長尺物の積載が可能積載物の落下を軽減します。

    ハンドルの種類:長手両袖固定

3.ストッパーの種類

*ストッパーとはブレーキ機能ではなく、台車を停止させておく際に車輪をロックする機能です。

ハンドストッパー
手を離すと車輪をロック。軽く押さえるとストッパーが解除され、スムーズなハンドリングが可能です。(スチール・プラスチック運搬台車のみ対応)

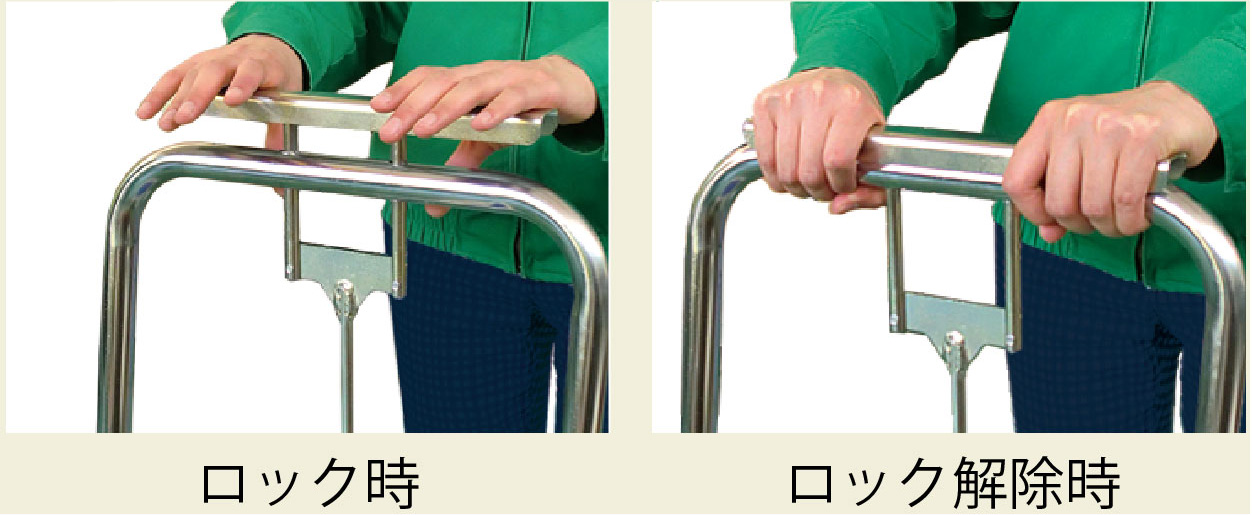

ハンドストッパーのロック、ロック解除
ハンドストッパーの位置

フットストッパー
外側のレバーでロック、内側のレバーでロック解除となります。(プラスチック運搬台車のみ対応)

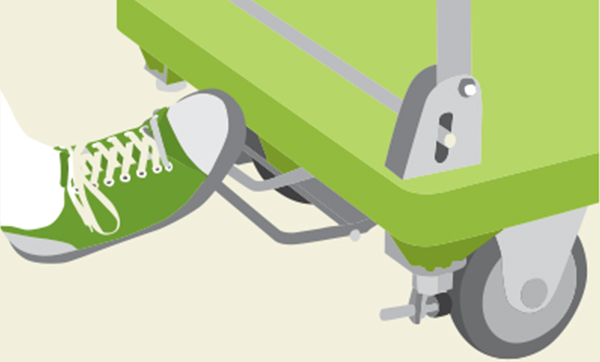

フットストッパーのロック、ロック解除

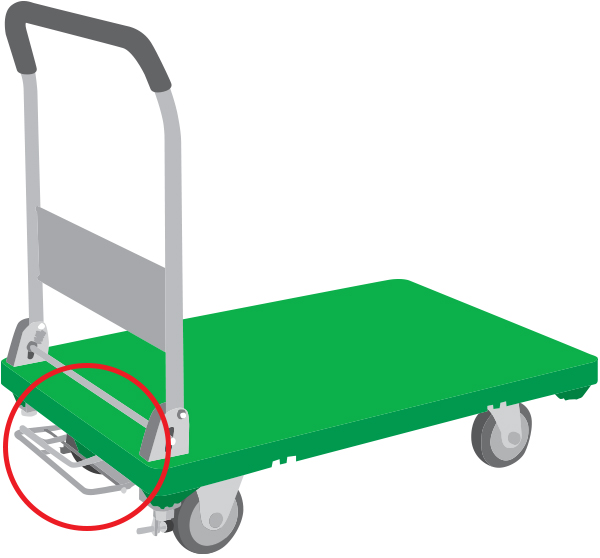

フットストッパーの位置






4.SISIKU台車の特長

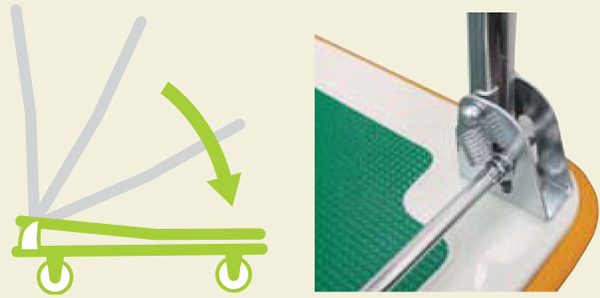

独自の折りたたみ機構
折りたたみハンドルの台車の場合、使用後は折りたたんでスッキリ収納でき場所をとりません。
独自の折りたたみ機構

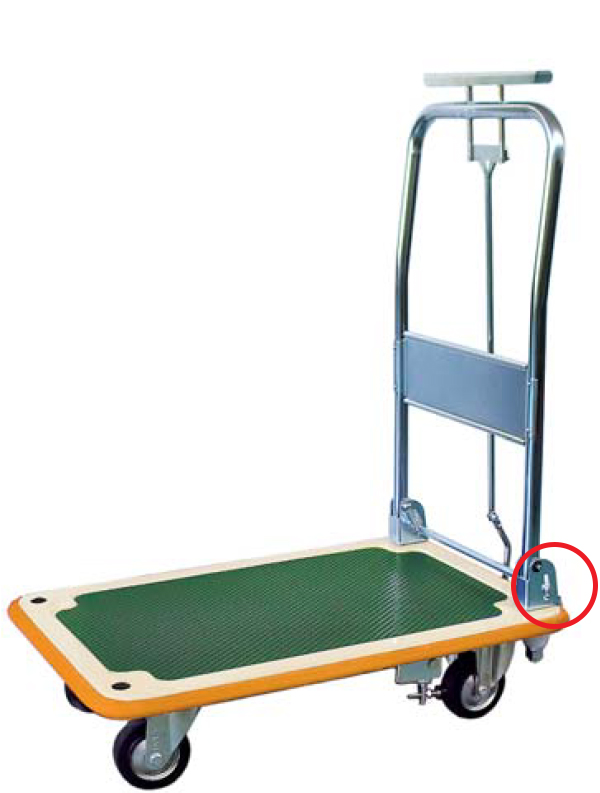

独自の折りたたみ機構の位置

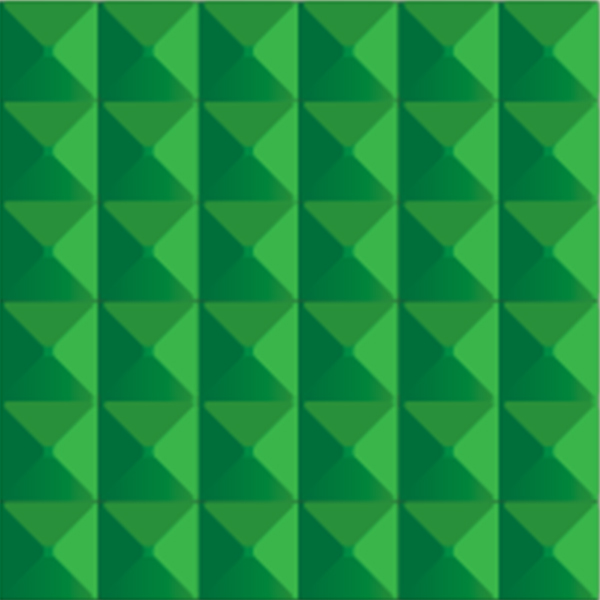

すべり止めマット
マットは、小さな凹凸の加工を施すことで積載物を滑りにくくする効果があります。スチール運搬台車標準装備(鋼板補強カラー除く)
すべり止めマット


スポンジグリップ(オプション)
ハンドル上部にスポンジ加工を施すことで、握りやすく、ソフトで暖かい感触、滑りにくい効果があります。
鋼板補強ボディ(DSA/DSB)
カラーシリーズCRAYON(DSA-C/DSE-C)は標準装備。

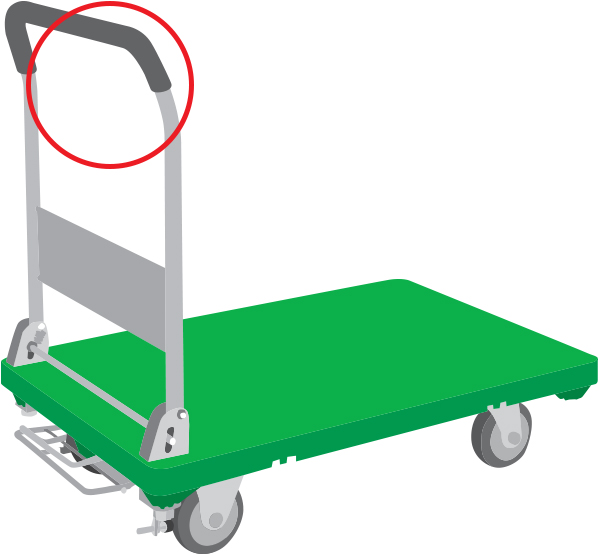

スポンジグリップ(オプション)の位置

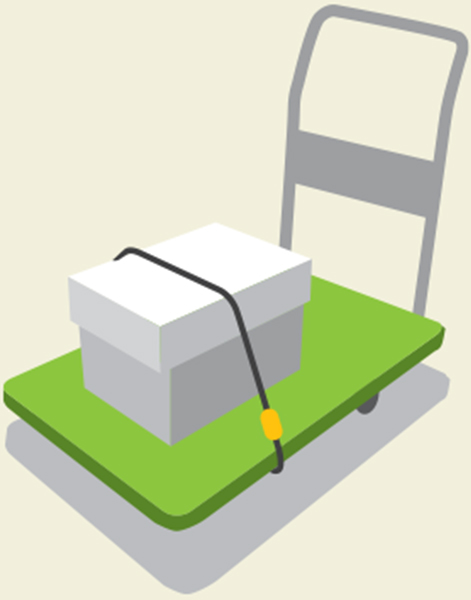

バンジーコード(オプション)
プラスチック運搬台車では、荷崩れを未然に防ぐ、バンジーコードを用意しております。
S-61cm/M-107cm(ともに収縮時サイズ)

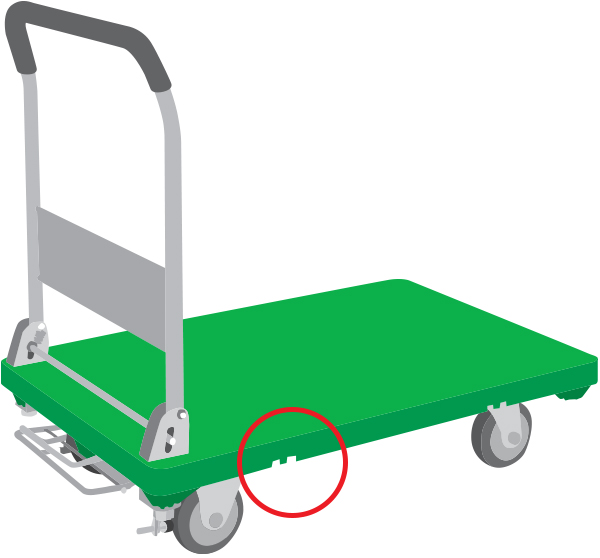

バンジーコード(オプション)
バンジーコード(オプション)の位置

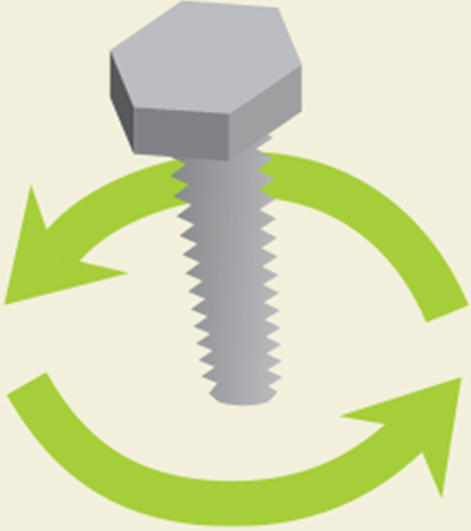

リサイクルへの分別
プラスチック運搬台車では、キャスタ取り付けにステンレスボルトを使用。取替えがスムーズで、リサイクルへの分別も考慮しています。
リサイクルへの分別
















5.SISIKU台車の構造

強靭なボディ構造

スチール台車は2枚合わせのプレス鋼板ボディや取り付け金具にいたるまで、安全性を最優先に考えた耐久性があります。

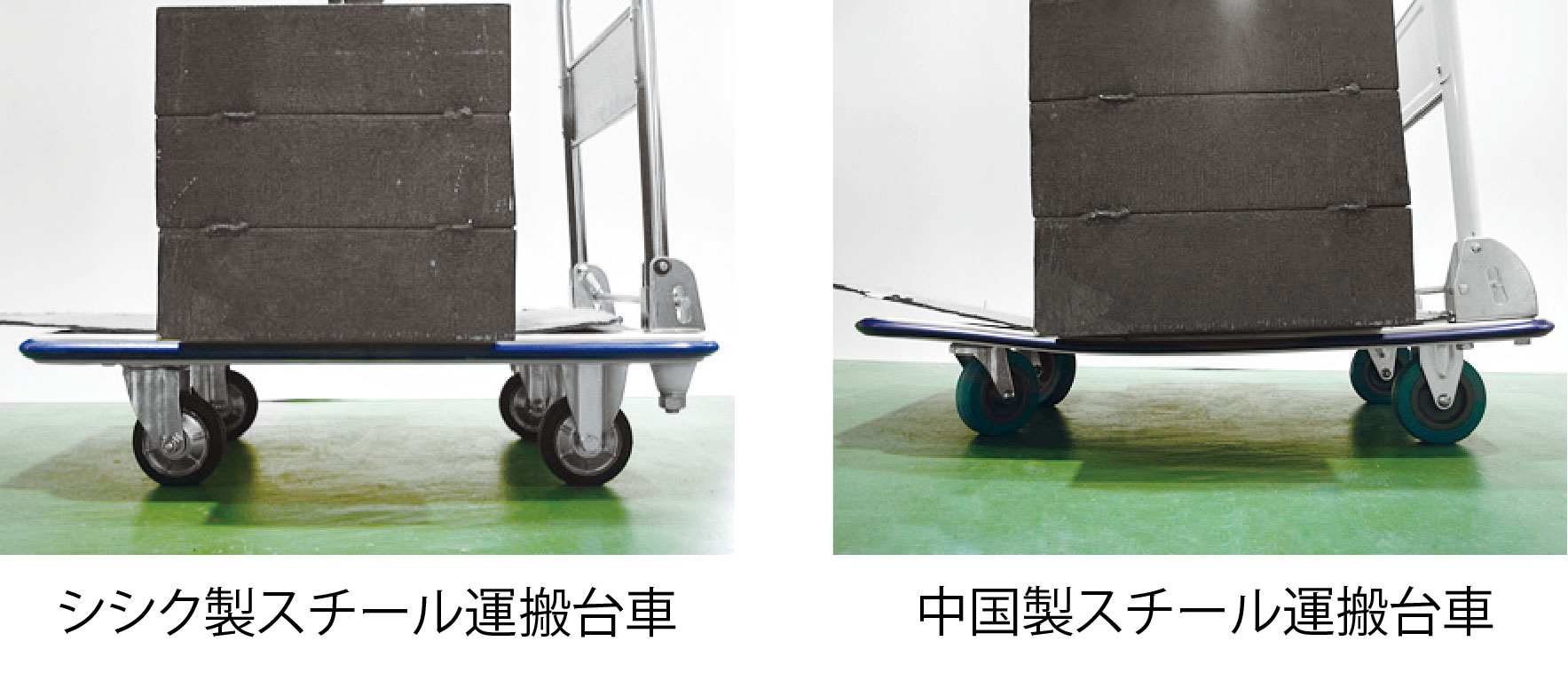

最大許容荷重150kgの運搬台車の強度実験(荷重500kgの負荷を与えられた場合)

スチール運搬台車の比較

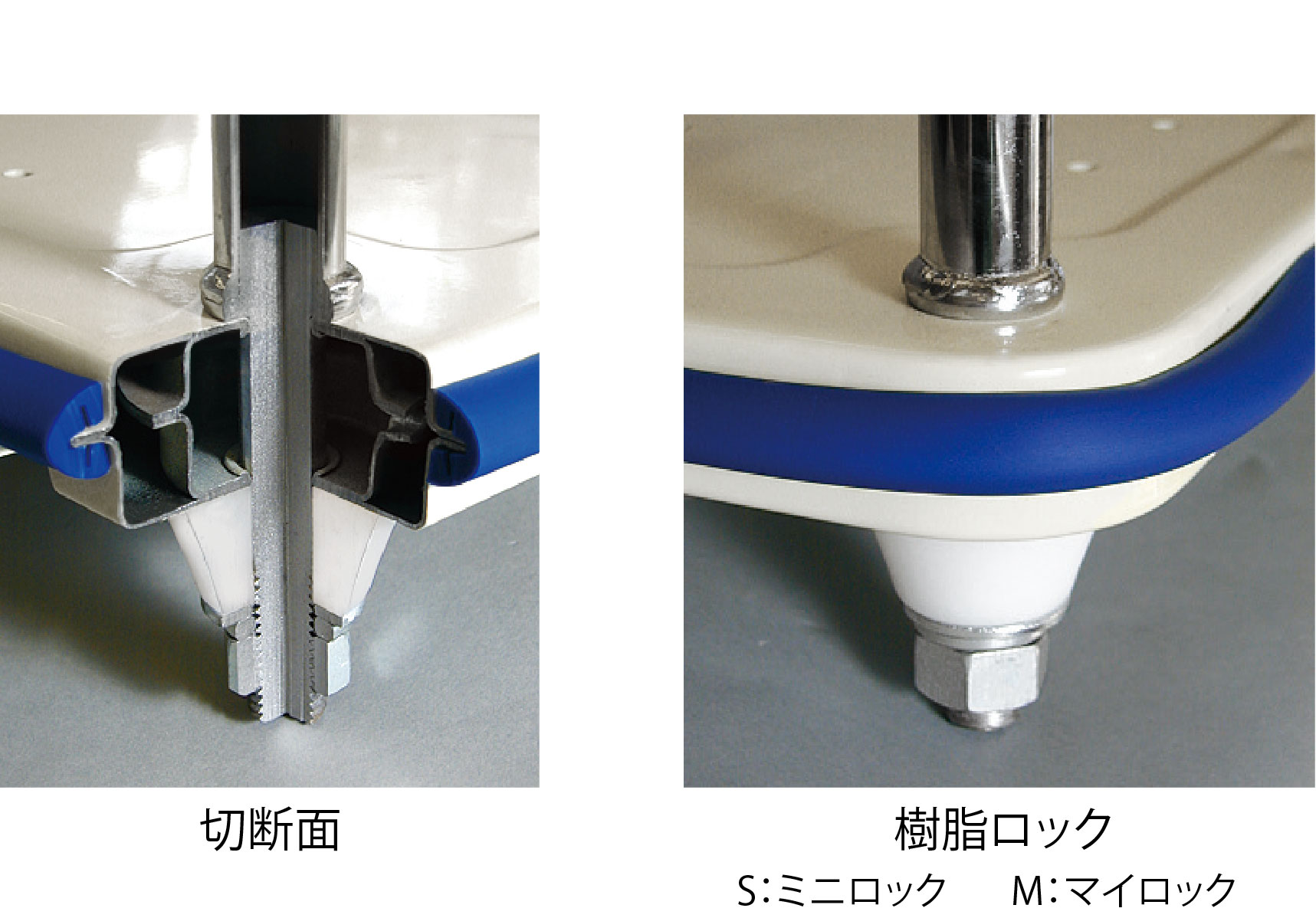

ハンドル構造

ハンドルはボディを貫通し、(スチール運搬台車にはオリジナルの樹脂ロックで補強)、極めて高く安定した強度があります。(対象外製品もあります。)

ハンドル構造

6.台車に適したキャスタ

選べるキャスタ

各種運搬台車において、キャスタのSISIKUならではの豊富なラインナップから、お選び頂けます。
ラインナップは一例です。他キャスタについてもご相談ください。

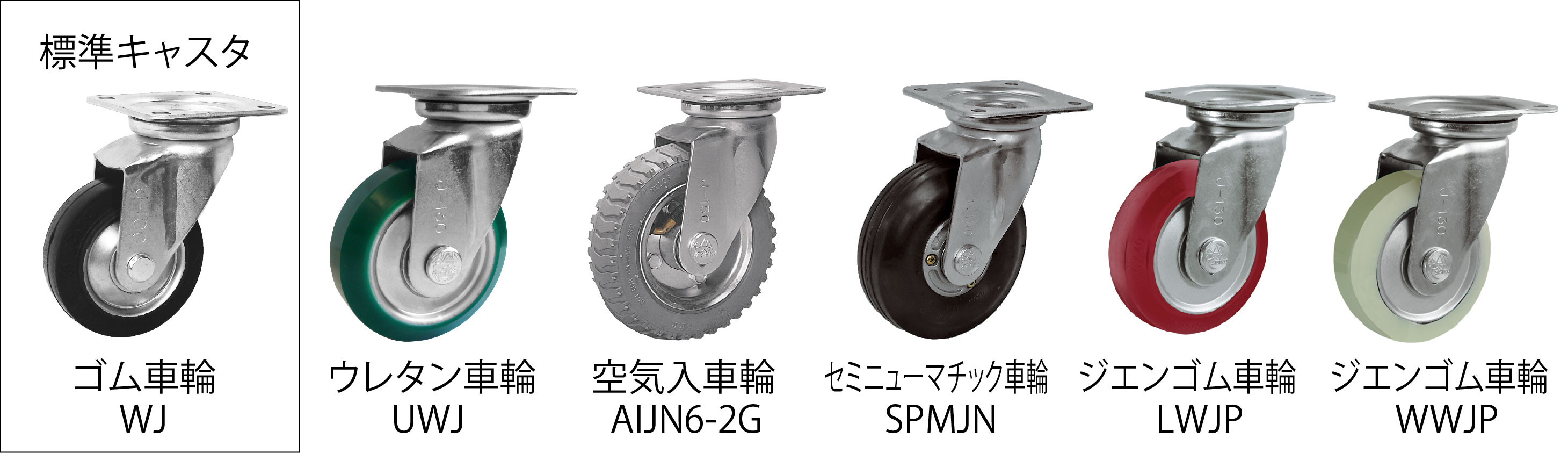

キャスタラインナップ

【ベアリング種類】

  • CBプレスベアリング
  • OLオイルレスブッシュ
  • JBBラジアルボールベアリング
  • NBSステンレスニードルベアリング

【金具種類】

  • J…自在正方形ピッチ
  • JP…自在長方形ピッチ
  • JN…自在正方形長穴ピッチ
  • K…固定長方形ピッチ
  • KK…固定正方形ピッチ

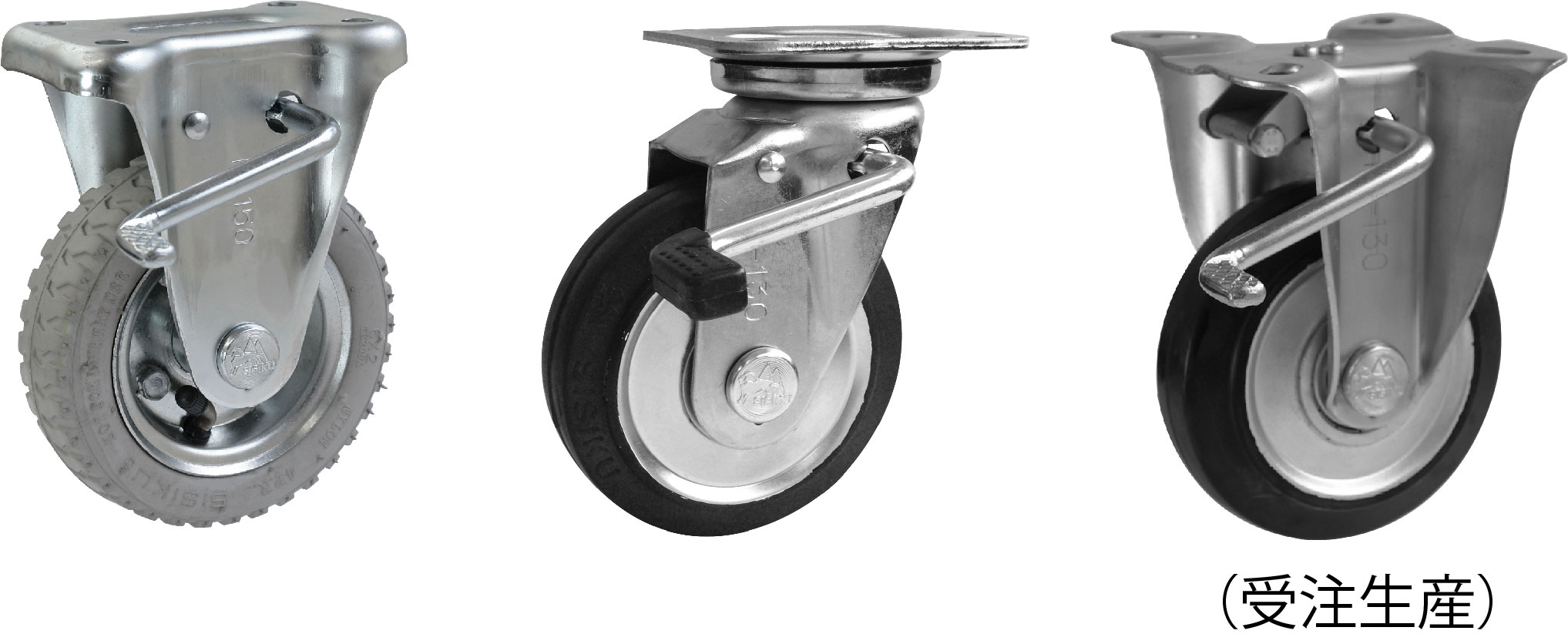

ストッパー付キャスタ右・左(オプション)

ストッパーには自在・固定それぞれに右側仕様と左側仕様があります。左右組み合わせてご使用になるとストッパーがかけやすくなります。
プラスチックキャスタ、空気入車輪付AIJ/AIK-2.00-4にストッパーはございません。その他詳しくはお問い合わせください。

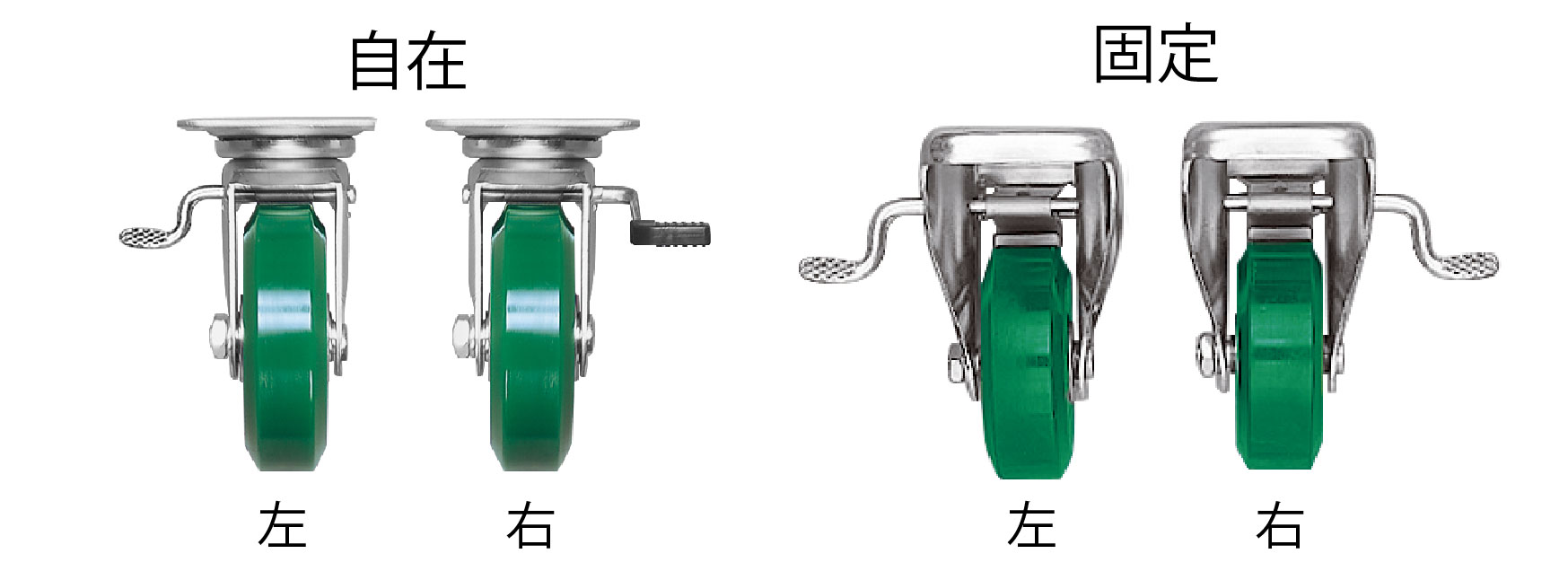

ストッパー付キャスタ右・左(オプション) 自在・固定ストッパーそれぞの右側仕様・左側仕様

製品記号

右側仕様 AIKB 6-2G WJB-130 WKKB-130
左側仕様 AIKBL 6-2G WJBL-130 WKKBL-130

左ストッパーご要望の際は製品記号にLを入れてください。
ストッパーとはブレーキ機能ではなく、台車を停止させておく際に車輪をロックする機能です。

7.RoHS指令対応表


化学物質(許容値)
除外用途
主な管理対象品 代替案
使用部材 主な用途 シシク使用例
六価クロム化合物
(1,000ppm)
除外用途:金属中のクロム
金属 表面処理:亜鉛メッキ ビックボディ
スチール運搬台車
クロムフリーに変更
ユニクロ:光沢クロメート 鋼板補強ボディ
スチールパイプ運搬台車
プラスチック運搬台車
サービスカート
塗装 塗装下塗り 本体、金具及びその他部品 非含有顔料に変更
スチール運搬台車
鋼板補強ボディ(CRAYON)
ドーリーカート
鉛及びその化合物
(1,000ppm)除外用途:
鋼材<=0.35wt%
アルミ合金<=0.4wt%
銅合金<=4wt%
樹脂 安定剤・酸化防止剤 スチール運搬台車 非含有品に変更
ゴム 老化防止剤・顔料(黄色・ 赤色など)・ゴム硬化剤 鋼板補強ボディ
潤滑剤・ゴム加硫剤 PVCマット(ピラマット・ダイヤマット)の材料:塩化ビニル(PVC)
塗装 塗料 スチール運搬台車
鋼板補強ボディ(CRAYON)
顔料(黄色・赤色など) ドーリーカート
ポリ塩化ビニル
(1,000ppm) (PVC)
塩ビ 材料・合成樹脂 スチール運搬台車
鋼板補強ボディ
非含有品に変更
樹脂 PVCマット(ピラマット・ダイヤマット)の材料:塩化ビニル(PVC)

フタル酸エステル類*4
(1,000ppm)
塩ビ 可塑剤・塗料・接着剤・潤滑剤 スチール運搬台車
鋼板補強ボディ
非含有品に変更
樹脂 PVCマット(ピラマット・ダイヤマット)の材料:塩化ビニル(PVC)
ゴム

※上記以外のものにつきましては弊社営業部までお問合せ下さい。

8.運搬台車(ハンドトラック)のJIS規格について

運搬台車(ハンドトラック)の現在のJIS規格は、2014年に一般社団法人日本運搬車両機器協会(JMHA)により、改正されたものです。当社の運搬台車もJIS規格に沿った方法で試験を行っています。 運搬台車(ハンドドラック)のJIS規格がどのような内容なのかを簡単にご紹介いたします。

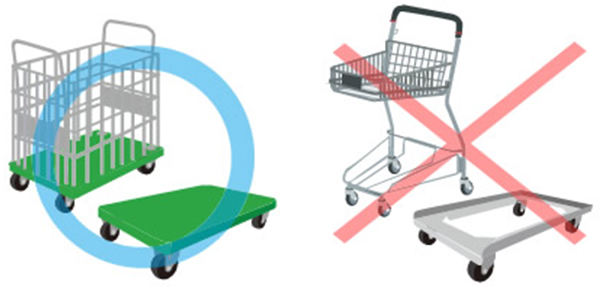

1.ハンドトラックの定義

ハンドトラックとは、主に人力によって、構内、屋内などで人及び動物を除く荷物を運搬する為に用いる手押運搬車で平床(床面)がある運搬車のことを言います。
(ショッピングセンターなどで使用されているカートや、枠(フレーム)だけの台車は含まれておりません。)

ハンドトラックの定義

2.最大積載質量と最大荷台寸法

最大積載質量と最大荷台寸法

ハンドトラックの荷台に積載可能な荷物の最大質量は、1200kg以下となります。また、荷台寸法は1200×750mm以下となります。



3.各種試験

性能試験
性能試験には、始動性能、荷重性能、そで(ハンドル)の強度、駐車ブレーキ性能、などがあります。

始動性能試験

●始動性能試験
最大積載質量をハンドトラックに均一に負荷し、5分間放置した後、キャスタの向きが直進方向と、90度方向で始動力を測定します。積載質量によって始動力の目安があり、その数値以下で合格となります。


荷重性能試験

●荷重性能試験
ハンドトラックの積載面に、最大積載質量の1.5倍の等分布荷重を5分間負荷した後、荷重を取り除き異常が無いことを確認します。


そで(ハンドル)の強度試験

●そで(ハンドル)の強度試験
ハンドトラックを固定し、取っ手の位置に直進運行始動性能試験で測定した始動力の6倍の力を1分間加えた後、負荷を取り除き異常が無いかを調べます。


駐車ブレーキ性能試験

●駐車ブレーキ性能試験
ハンドトラックに最大積載質量の等分布荷重を負荷し、 5°42′の傾斜角(10%勾配)の傾斜面に置き、駐車ブレーキを作動させ、3分間放置し、動きの無いことを確認します。


以上の試験に合格した製品が合格品となり、出荷されます。
