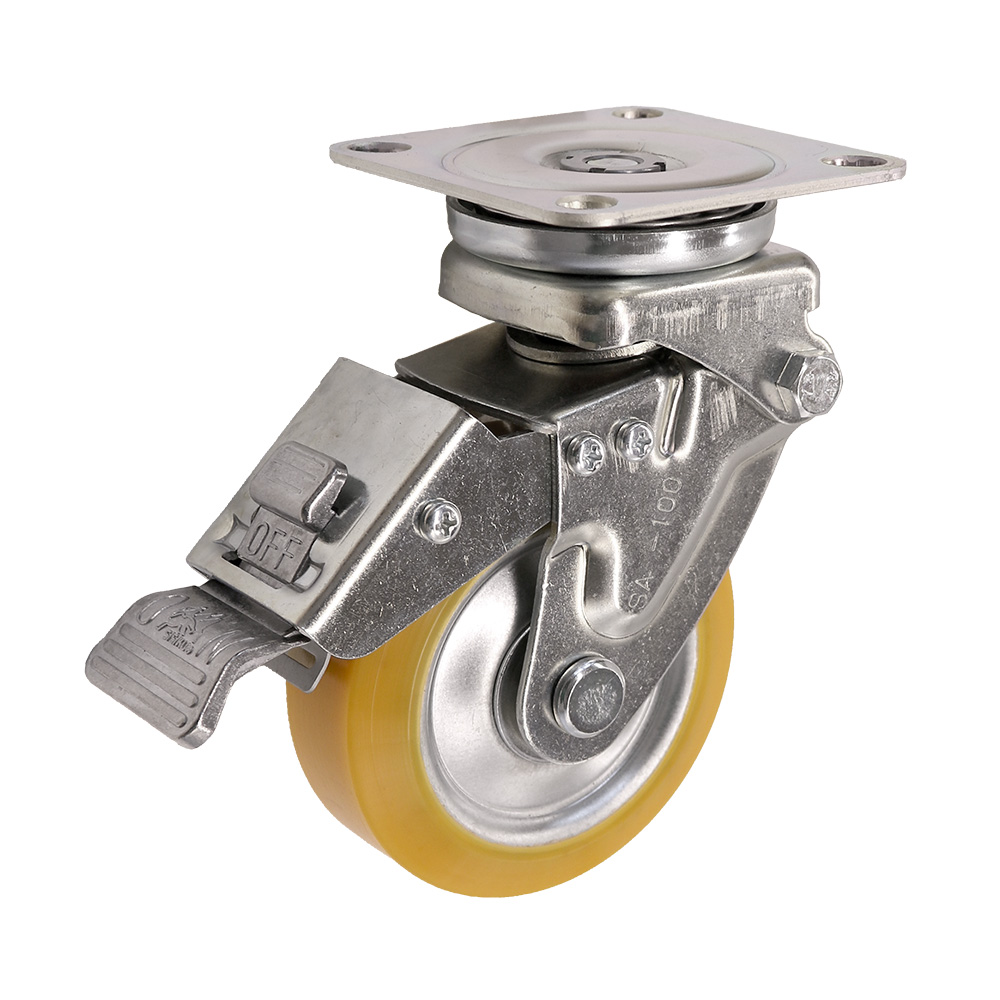

| シリーズ | 緩衝スプリングキャスタⅠ (スムースタイプ) |
|---|---|
| 金具タイプ | 自在旋回シングルストッパー付 |
| 金具素材 | スチール |
| 車輪 | EUW制電性ウレタンφ100mm |
- 各種運搬台車に
- 一般業務用機器に
- 規格品以外の特注仕様にも対応いたしますのでご相談ください。
| 車輪径 | 100mm | リム幅 | 35mm | 車輪取付幅 | 43mm |
|---|---|---|---|---|---|
| 取付高 | 153~145mm | 取付座 | 90×90mm | 取付ピッチ | 68×68-71×71mm |
| 取付穴 | 11mm | 軸径 | 12mm | 最大許容荷重(kg) | 100kg |
| 最大許容荷重(N) | 980N | 緩衝荷重 | 10～60kg | 偏心 | 28.5～35mm |
申し訳ありません。CADデータは準備中です。
